Scatolozzo impedenze seriali DIY
« il: 22 Marzo, 2013, 10:49:11 »


Ciao a tutti,
come avevo scritto in "chitarre" avevo intenzione di farmi uno scatolozzo per collegare le mie due casse da 8 ohm ad una uscita da 16 ohm...
come tutti saprete infatti, se collego le casse altrimenti dovrei utilizzare l'uscita a quattro ohm,
ma non tutti gli amplificatori hanno questa possibilità, ed inoltre ero curioso di sentire lavore la(le) testata(e) a 16 ohm con le due casse :roll:
Grazie ad un rapido consulto con il "solito" Roberto vado a frugare nei cassetti e nel ciarpame di casa se ho il materiale per realizzare il progettino... :mrgreen:

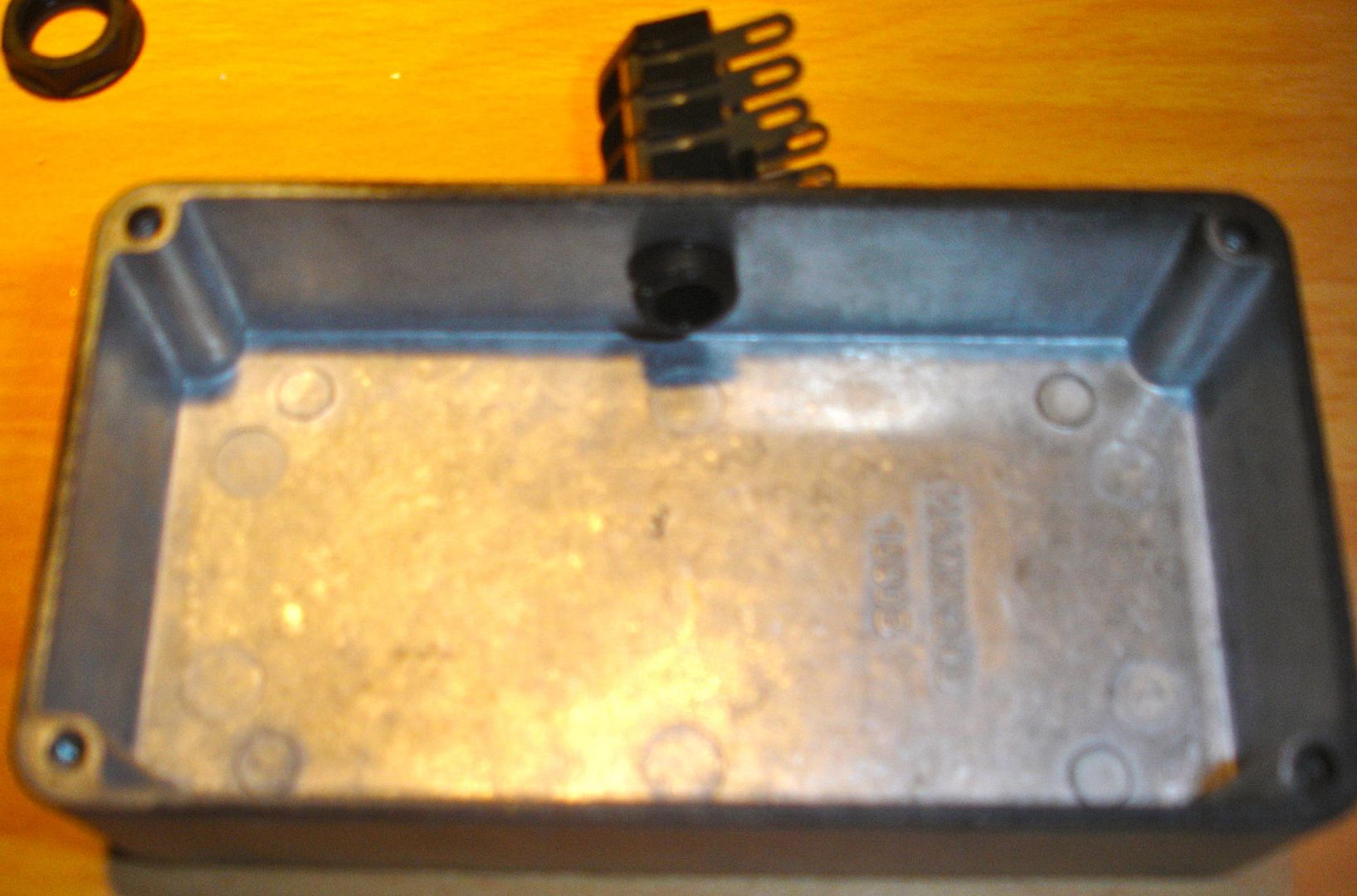

Ok ho praticamente tutto



metto del nastro carta su ambo i lati della scatola per non rovinare la finitura

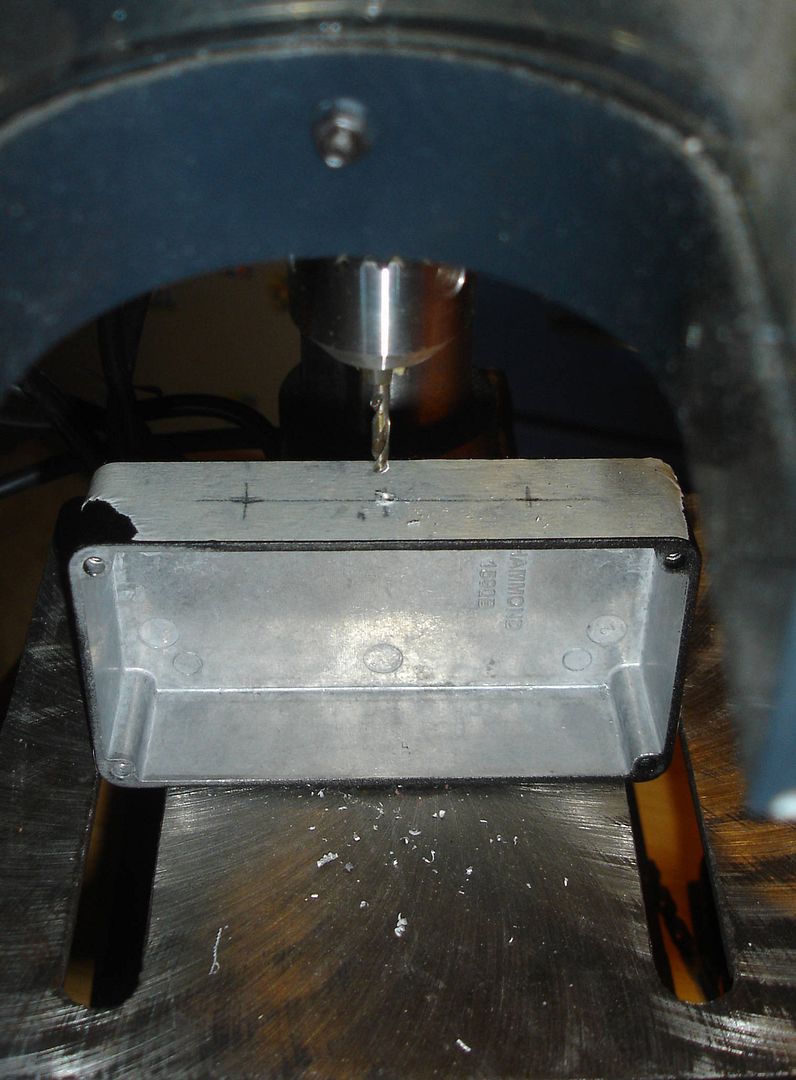

Passo a fare il primo foro e controllo centro e diametro...

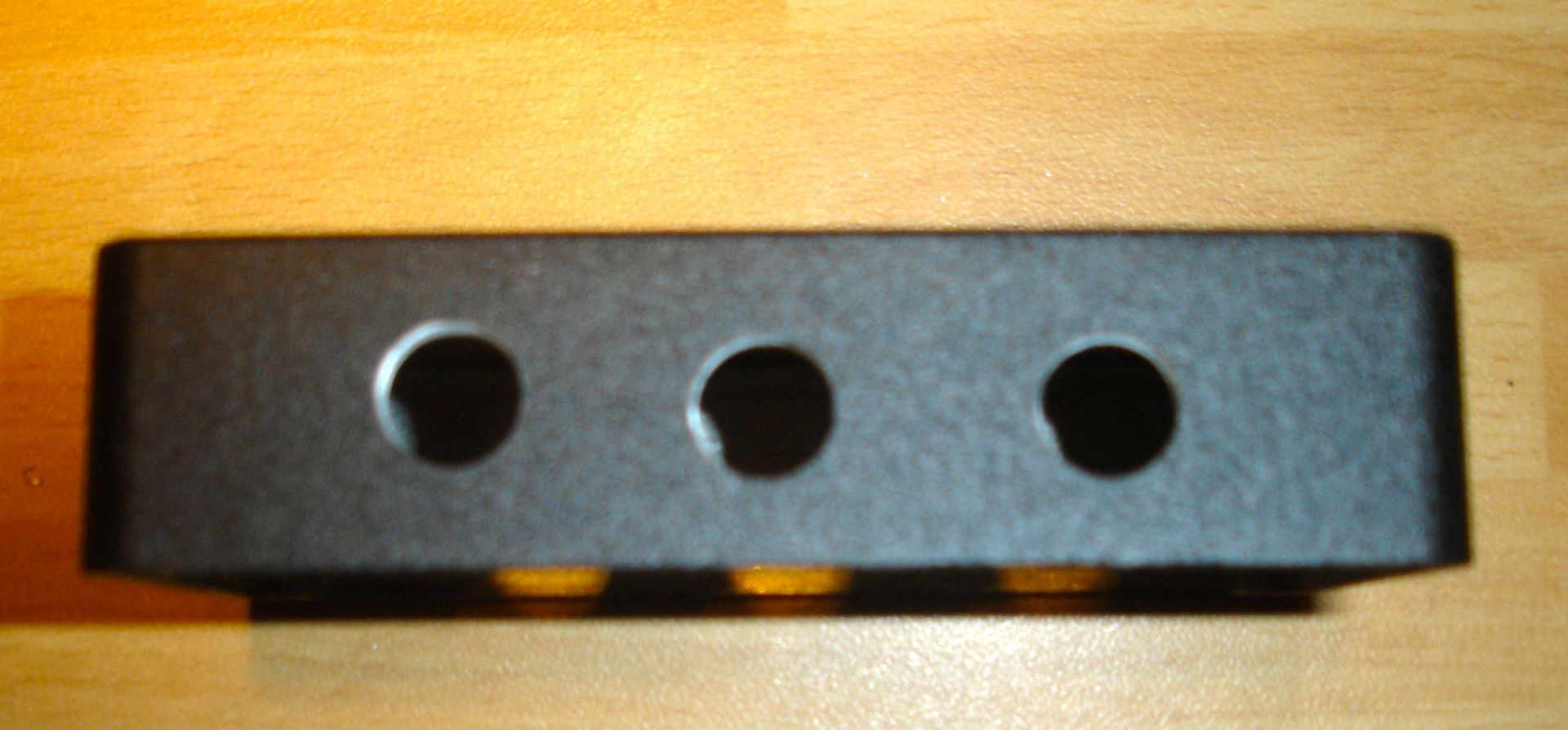

quindi faccio i successivi buchi...

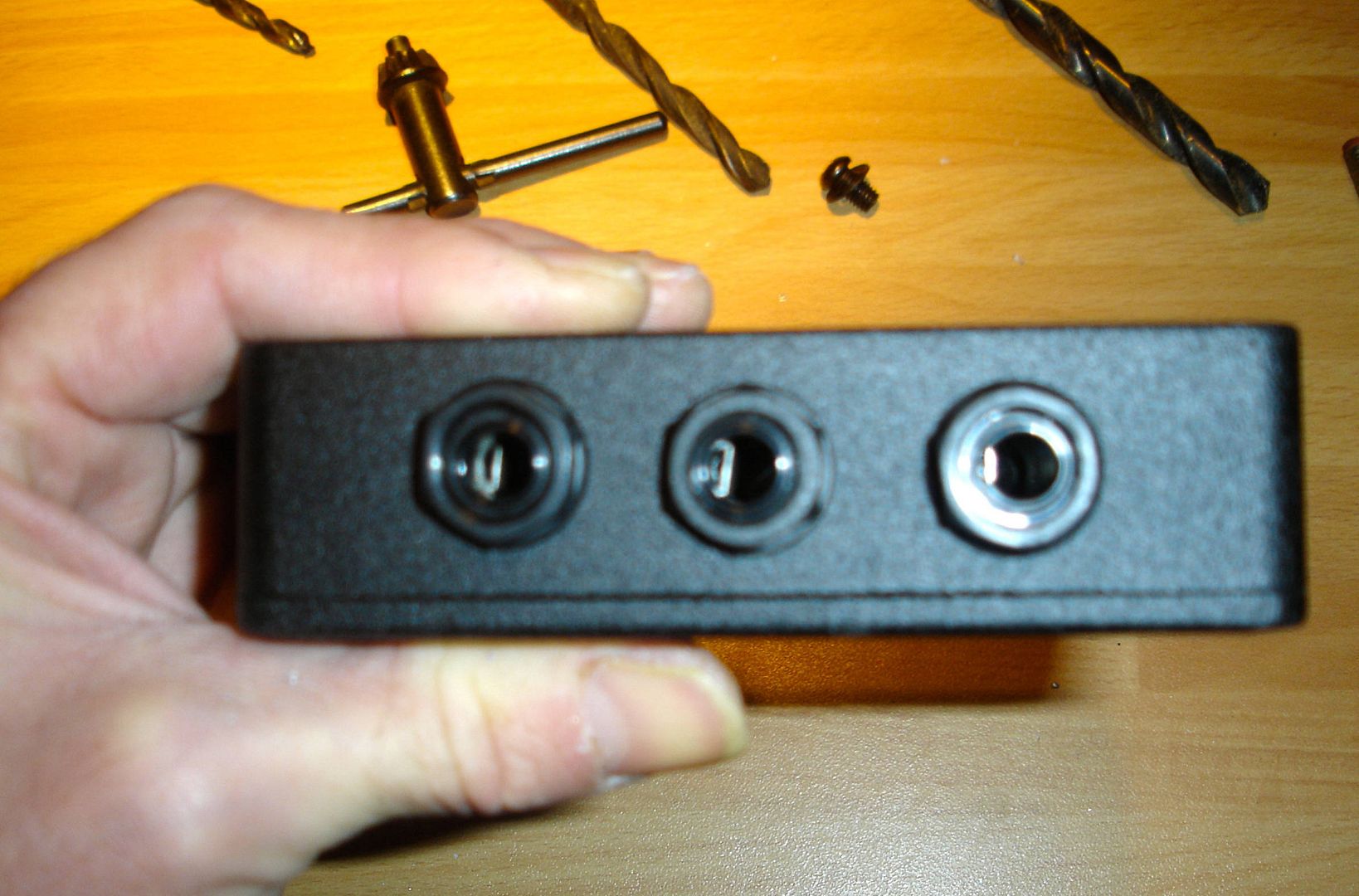

faccio una prova di inserimento...

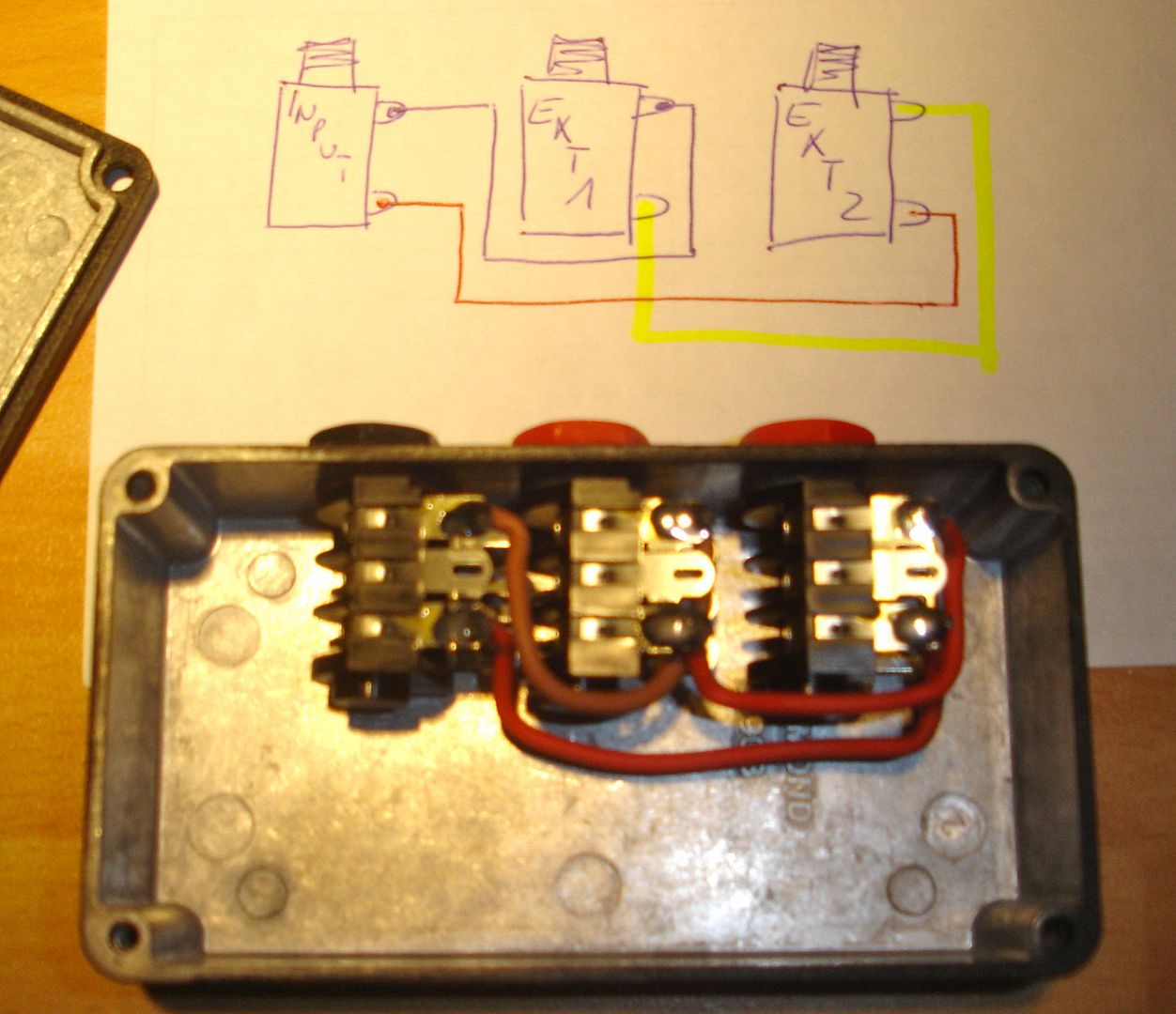

mi disegno uno schema volante...



saldo i componenti, controllo e chiudo lo scatolozzo,



finito! :P



Tempo di realizzo 15minuti circa foto incluse...
tempo per fare il topic, dato che sono un impedito :evil: :evil: 45 minuti!!
e le foto non son capace di renderle visibili immediatamente!! :evil: :evil:
da Thomann ho visto che vendono questo coso per una ventina di euro,
però seriale e parallelo, sinceramente penso proprio valga la pena comprarlo bello che fatto...
non ho idea di quanto avrei speso per questo ma penso una quindicina di euro sicuri trilly1839
a me non interessa poichè ho riciclato tutto in piena filosofia DIY :P
Spero che questo possa essere utile a qualcuno anche se sò della banalità dell'oggetto,
sò altrettanto bene che ogni tanto ci si "intruppa" sulle impedenze,
ed un aggeggio del genere può risultare molto utile onde evitare di cambiare di continuo coni per il solo fatto che non si raggiungono
(come poteva essere il mio caso) le impedenze necessarie dell'amplificatore.
Quindi se abbiamo due casse da 4ohm+scatolozzo: 8ohm-se abbiamo due casse 8ohm+scatolozzo: 16ohm-se abbiamo due casse 16ohm+scatolozzo:32ohm(cambiate scatolozzo!! :mrgreen:)
Ciao a tutti!
Paolo

Offline Luc

  • Global Moderator
  • ******
  • Post: 2006
  • Karma: 8
Scatolozzo impedenze seriali DIY
« Risposta #1 il: 22 Marzo, 2013, 11:25:35 »
Più veloce col trapano che con la tastiera  =D>
You are not allowed to view links. Register or Login

Offline GIULIO

  • Administrator
  • ******
  • Post: 7223
  • Karma: 32
    • Youtube's channel
Re:Scatolozzo impedenze seriali DIY
« Risposta #2 il: 22 Marzo, 2013, 13:11:58 »
Bravo, ottimo lavoro!!! =D>

Ps: ti ho ridimensionato le immagini, la prossima volta usa You are not allowed to view links. Register or Login!!!
Qui ventum seminabunt et turbinem metent


You are not allowed to view links. Register or Login
You are not allowed to view links. Register or Login

Offline manolesta

  • Allievo
  • *
  • Post: 171
  • Karma: 1
  • Nuovo membro di GT!!!
    • Youtube's channel
Re:Scatolozzo impedenze seriali DIY
« Risposta #3 il: 22 Marzo, 2013, 13:33:05 »
Grazie Giulio, sono impedito per ste robe...veramente :oops:

Offline Roberto

  • Amps Tech & Moderator
  • ******
  • Post: 2628
  • Karma: 11
Re:Scatolozzo impedenze seriali DIY
« Risposta #4 il: 22 Marzo, 2013, 19:17:45 »
Grande! e molto ben fatta anche la guida!
Essenziale e chiarissima. Bravo!
You are not allowed to view links. Register or Login

Offline manolesta

  • Allievo
  • *
  • Post: 171
  • Karma: 1
  • Nuovo membro di GT!!!
    • Youtube's channel
Re:Scatolozzo impedenze seriali DIY
« Risposta #5 il: 23 Marzo, 2013, 08:18:13 »
Grazie a voi ragazzi! =D>

Offline frase

  • Strimpellatore
  • Post: 6
  • Karma: 0
  • Tele 4 Life
Re:Scatolozzo impedenze seriali DIY
« Risposta #6 il: 29 Marzo, 2013, 17:21:14 »
Ciao e complimenti per il lavoro; volevo da tempo costruire qualcosa di simile per poter aggiungere un secondo speaker al mio AC15....

You are not allowed to view links. Register or Login
da Thomann ho visto che vendono questo coso per una ventina di euro,
però seriale e parallelo, sinceramente penso proprio valga la pena comprarlo bello che fatto...

Su thomann non sono riuscito a trovarlo.... puoi postare il link per cortesia? grazie

Offline frase

  • Strimpellatore
  • Post: 6
  • Karma: 0
  • Tele 4 Life
Re:Scatolozzo impedenze seriali DIY
« Risposta #7 il: 02 Aprile, 2013, 17:58:18 »
è questo? (su thomann non è disponibile, ecco perché non lo trovavo :D )

You are not allowed to view links. Register or Login
